メルセデスベンツＷ２０３！ ディスプレイオーディオの取り付けです！！
メルセデスベンツの純正ナビを交換したいと思ったけど、ディーラーさんやカー用品店さんで断られてしまったお客さま
こちらがお探しのお店です
東京のちょっと北、さいたま市の武蔵浦和という街でお待ちしておりますよ
メルセデスベンツＷ２０３への社外ディスプレイオーディオ取り付け作業です

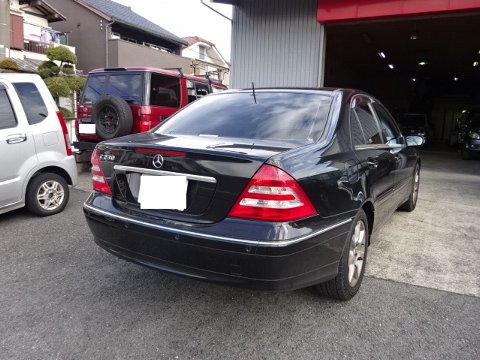

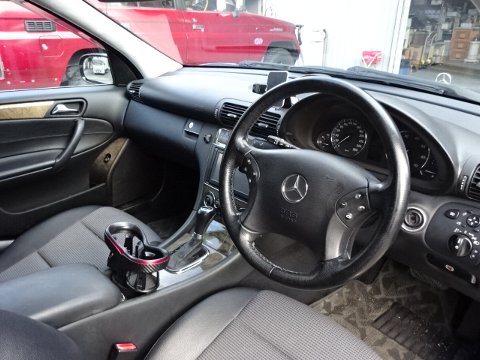

メルセデスベンツ Ｃ２０３
ＤＢＡ-２０３０５２
２００７ｙモデルのお車です

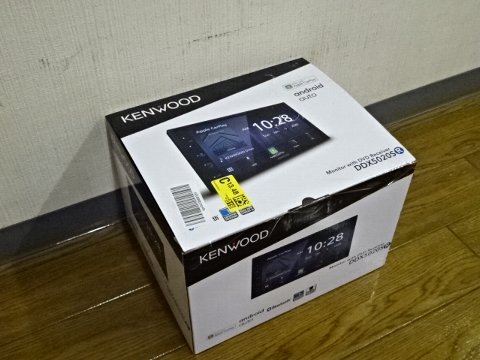

Ｗ２０３ベンツに取り付けるディスプレイオーディオはこちら
ＫＥＮＷＯＯＤ「ＤＤＸ５０２０ＳＲ」
ステアリングリモコンにも対応したＲモデルです

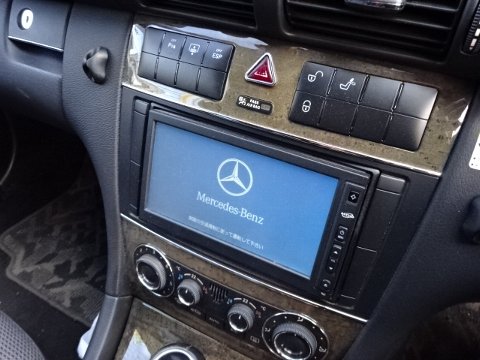

コンソール中央にはメルセデスベンツの純正ナビ
後期のＨＤＤ仕様ですね
こちらの純正ナビを取り外し、２ＤＩＮのディスプレイオーディオを取り付けます
こちらはＣＡＮ-ＢＵＳアダプタ
欧州車への社外ユニット設置の際の必需品
車内ＬＡＮから必要信号を取り出します
ディスプレイオーディオ設置と同時に、後方確認用のバックカメラも新設します

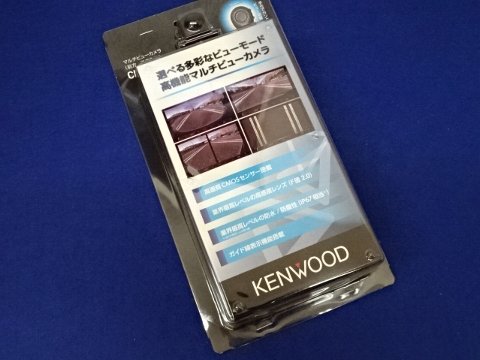

ＫＥＮＷＯＯＤ製のマルチビューカメラ「ＣＭＯＳ-Ｃ３２０」
ビューモードを４パターン展開できる優れモノです
純正ナビは周囲のコンソールごと取り外します
純正アンプはバイパスしますので、新設ディスプレイオーディオの内臓アンプから既存スピーカーへの配線引き直しを実施
インピータンスの異なる純正サウンドシステムを搭載している場合は、抵抗変換も必要になります
このあたりの手間が、輸入車の純正ナビ交換のハードルを上げているのかもしれません
この配線はステアリングリモコンケーブル
ＣＡＮ-ＢＵＳアダプタとの併用で、純正ステアリングスイッチを継続使用できるようにします

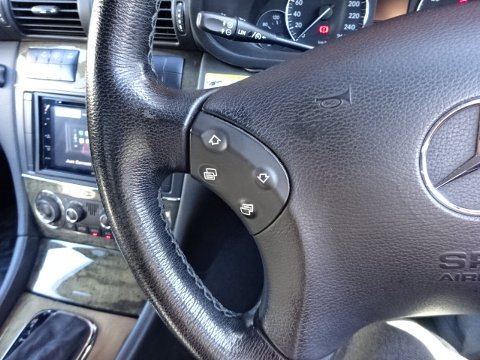

このスイッチです

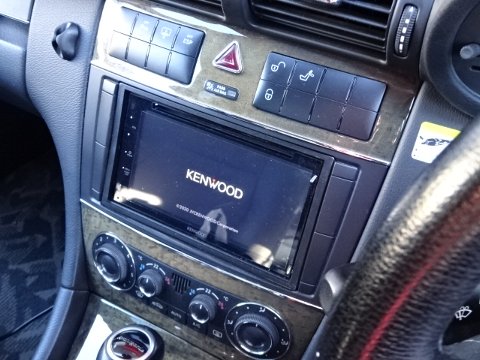

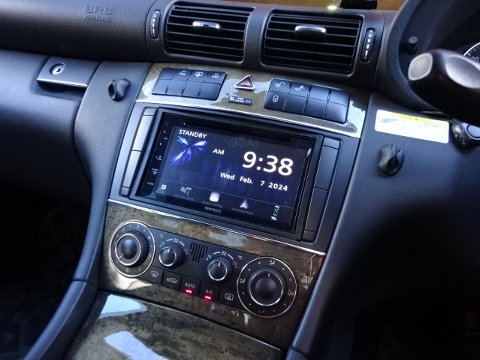

ディスプレイオーディオ、インストール完了
純正ナビとのトレードができました
２ＤＩＮから２ＤＩＮへ、ジャストフィットです

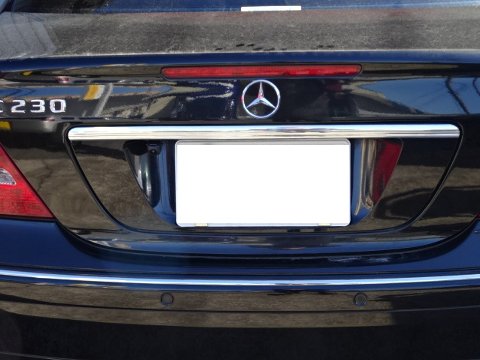

バックカメラはこの位置にレイアウト
バンパー横のガーニッシュ部に吊り下げ固定です
ディスプレイオーディオ、動作確認をしてみましょう

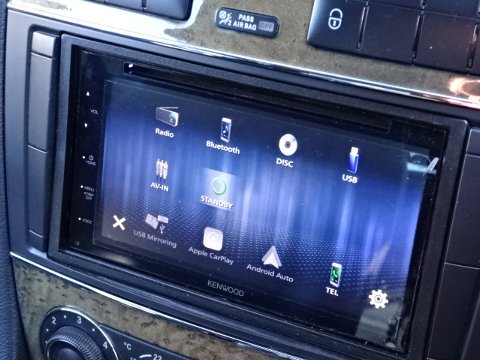

こんなメニュー画面です

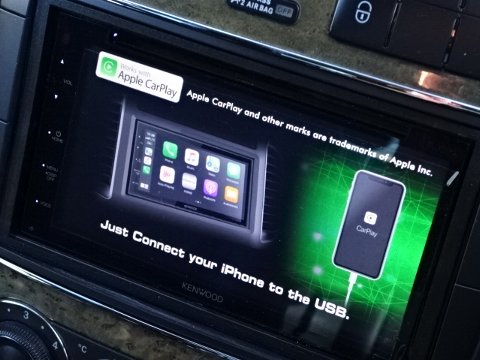

ｉＰｈｏｎｅユーザーの方とはＡｐｐｌｅＣａｒＰｌａｙでつながります
地図も動画も音楽も、多彩なコンテンツが自由自在
ここから世界が広がります

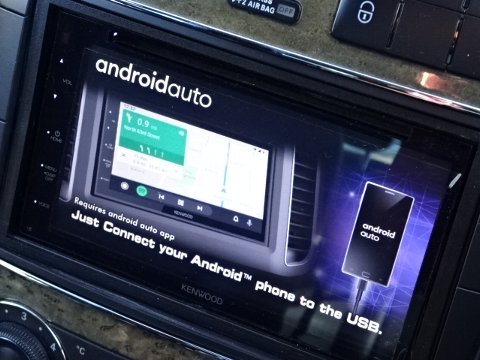

ａｎｄｒｏｉｄ携帯をお使いなら、ＡｎｄｏｒｏｉｄＡｕｔｏで接続です
Ｇｏｏｇｌｅのエントランスもこちらです
マルチカメラの映像はこちら
ちなみに選択しているのは水平画角１９５度を誇るウルトラワイドビューです
メルセデスベンツへの社外ディスプレイオーディオインストール作業、本日も無事に終了です
ディーラーさんやカー用品店さんで断られてしまっても、あきらめずに当社を見つけていただいたことに感謝申し上げます
探していた解決策をご提供できたとすれば、これ以上の幸せはございません
明日もよろしくお願いします
